Airflow란? 구성요소 알아보기

이번주 월요일부터 Airflowd의 기본 개념과 설치하는 방법을 학습했다.

학습을 진행하며 워커, 스케줄러 등 Airflow 구성요소와,

스케일링 방법을 배울 수 있었다.





차례대로 Airflow 정의와 구성 요소등을 정리하고, 다음 글에 이어서 설치하는 법을 정리하겠다.

---

01. Airflow란

https://airflow.apache.org/

가장 많이 사용되는 데이터 파이프라인 관리/작성 프레임워크

Airflow는 파이썬으로 작성된 데이터 파이프라인 (ETL) 프레임워크

1. 데이터 파이프라인 스케줄링 지원
   • 정해진 시간에 ETL 실행 혹은 한 ETL의 실행이 끝나면 다음 ETL 실행
   • 웹 UI 제공
2. 데이터 파이프라인(ETL)을 쉽게 만들 수 있음
   • 다양한 데이터 소스와 데이터 웨어하우스를 쉽게 통합해주는 모듈 제공
   • Backfill 등 데이터 파이프라인 관리 관련한 다양한 기능 제공
3. Airflow에서는 데이터 파이프라인 = DAG(Directed Acyclic Graph)
   • 하나의 DAG는 하나 이상의 태스크로 구성됨
   • 태스크 단위로 코드를 실행함. 스케줄러가 태스크를 관리함



02. 컴포넌트 구성

1. 웹 서버 (Web Server)
   • python, flask로 구현됨
2. 스케줄러 (Scheduler)
   • 데이터 파이프라인을 정해진 순서에 맞게 실행 혹은 트리거 전담
   • 스케줄러의 Executor를 통해서 워커들에게 Task를 넘기는데, Executor의 종류에 따라 큐를 쓰기도하고 안 쓰기도 한다.
   • executor 종류
     • Sequential Executor (기본)
     • Local Executor
     • Celery Executor
     • Kubernetes Executor
     • CeleryKubernetes
     • Executor
     • Dask Executor
3. 워커 (Worker)
   • 태스크에 해당하는 코드를 실행해줌
   • 늘어난 서버는 워커용으로 사용됨 (스케일링)
4. 메타 데이터 데이터베이스
   • 스케줄링 정보, 워커 정보, 데이터 파이프라인의 정보 등을 저장하는 용도
   • 기본은 Sqlite
   • sqlite은 성능이 좋지 않기에, mysql나 postgresql로 바꿔서 사용함
5. 큐
   • 큐에 task를 집어 넣고 , 놀고 있는 워커가 생기면 큐의 task를 할당해줌
   • 스케줄러의 executor에 따라 달라짐



03. Airflow 구성

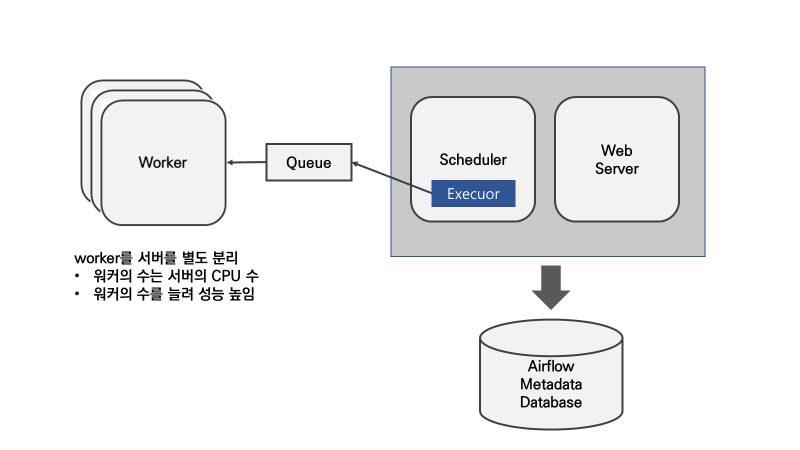

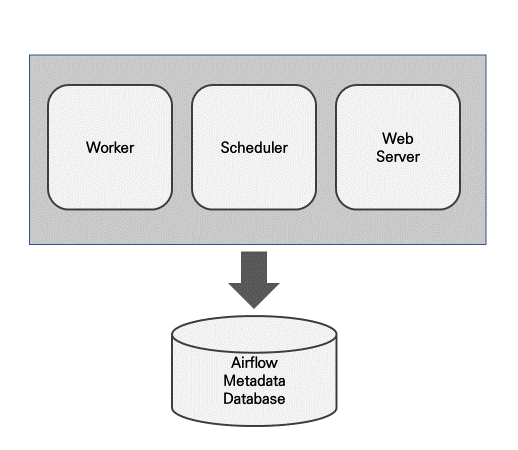

(왼쪽) 서버 한 대일때, (오른쪽) 서버 여러대일 때 Airflow 구성

• 스케줄러는 DAG안의 Task들을 워커들에게 배정함
  • 스케줄러의 Executor를 통해서 워커들에게 Task를 넘기는데, Executor의 종류에 따라 큐를 쓰기도하고 안 쓰기도 한다.
  • 이는 웹 UI로 스케줄러와 DAG 실행 상황 시각화 가능
• 워커는 실제 DAG의 Task를 실행함
• DAG 실행 결과는 별도 DB에 저장됨
  • 기본적으로 설치되는 DB는 SQLite
  • 실제 프로덕션에서는 MySQL이나 Postgres 사용함
• 워커의 수는 서버의 cpu 수
• 용량 증대 시, worker를 서버로 별도로 분리하고 그 서버 수를 늘리는 방식으로 진행함



04. Airflow 스케일링 방법

1. Scale up : 더 좋은 사양 사용하기
2. Scale Out : 서버 추가

Tips!

• 서버 한대에서 시작하면 Scale out보다 Scale Up하기 (비용 절감)
• Scale out 을 한다면, 에어플로우를 제공해주는 클라우드 서비스 사용하는 것이 좋음



05. Airflow 장단점

장점

1. 데이터 파이프라인 세밀하게 제어 가능
2. 다양한 데이터소스, 데이터웨어하우스 지원
3. 백필 쉬움

단점

1. 러닝커브 존재
2. 상대적으로 개발환경 구성 어려움
3. 직접 운영 쉽지 않아 클라우드 버전 사용이 선호됨
   • GCP_Cloud Composer
   • AWS_Managed Workflows for Apache Airflow
   • Azure_Data Factory Managed Airflow



06. DAG란

Directed Acyclic Graph

Airflow의 ETL

DAG는 1개 이상의 태스크로 구성됨

• 태스크는 Airflow의 오퍼레이터(Operator)로 만들어짐
  • 다양한 종류의 오퍼레이커 제공함. 직접 맞춤 개발도 가능

---

Airflow 기본 개념을 알아보았으니, 이어서 설치해보고 간단한 실습을 진행해보자

다음글 (Airflow 설치) : https://hyem207.tistory.com/107

Airflow 설치(Docker-compose)와 간단한 실습
