완전 관리형 서비스를 조사한 이유!

1. 프로젝트 규모를 보면 Airflow DAG가 최대 5개로 예측되며, DAG당 작업량이 적음
   • 확장성을 크게 고려할 필요없음
2. 안정성과 프로젝트 기간, 관리 측면에서 볼 때 다른 부분도 신경써야 될 부분 많음
   • 추상화
   • 실패 및 변경 처리 시간 최소화
   ⇒ 완성도를 더 높이는 방향으로 가자

위와 같은 이유들로 Airflow 구축하고 관리하는 시간을 단축하고자 완전 관리형 서비스도 고려해봄



---

1. 완전 관리형 Google Cloud Composer란?

참고 : https://cloud.google.com/composer/docs/concepts/overview?hl=ko

• 환경 : Google Kubernetes Engine에 기반을 둔 독립 실행형 Airflow
• 기능 :
  • Airflow 환경
  • Airflow 관리
    • 모니터링 대시보드
      • 모든 DAG 파일의 총 파싱 시간 모니터링
      • 스케줄러 CPU 및 메모리 측정항목 모니터링
      • 작업자 포드 제거 모니터링
      • 활성 작업자 모니터링
      • 작업자 CPU 및 메모리 사용량 모니터링
      • … (더보기_’환경 성능 및 비용 최적화)
  • Airflow 구성
  • Airflow DAG(워크플로)
  • 커스텀 Apache 플러그인
• Airflow에 기본 제공되는 커넥터를 사용하여 다른 Google Cloud 서비스와 함께 작동
• 버전 : Airflow 1, 2 모두 지원
• Airflow 메타 데이터 DB 변경 불가 (사용자 제공 데이터베이스로사용 불가)
• 자체 관리형 Google Kubernetes Engine 클러스터를 기반으로 Cloud Composer 환경을 빌드 불가
• Terraform으로 코드로 관리 가능함 (추후 확장 가능)

---

2. 버전

Cloud Composer1 과 2가 있고 각각은 Airflow 버전과 동일

▶ 간단 분석

• Cloud Composer 2.
  • 자동 확장
  • ‘워크로드’로 수직 확장
  • 유지보수 작업시, 55분 미만의 테스크는 영향받지 x
• Cloud Composer 1.
  • 수동 확장
  • 하나씩 수직 확장
  • 유지보수 작업시, 모든 테스크 영향 받음

상세 분석 표 ( 문서 )

Cloud Composer 이미지 버전	composer-1.x.x	composer-2.x.x
Airflow 버전	Airflow 1.10.* 및 Airflow 2	Airflow 2
Python 버전	3.8.12	3.8.12
환경 클러스터	표준 모드 VPC 기반 또는 경로 기반 Google Kubernetes Engine 클러스터	Autopilot 모드 VPC 기반 Google Kubernetes Engine 클러스터
수평 확장	환경 클러스터의 노드 수를 조정할 수 있습니다. 이렇게 하면 Airflow 작업자 수가 변경됩니다.Airflow 스케줄러 수를 조정할 수 있습니다.	수요에 따라 Airflow 작업자 수를 자동으로 확장합니다. 작업자 수의 상한과 하한을 설정하고 변경할 수 있습니다.Airflow 스케줄러 수를 조정할 수 있습니다.
수직 확장	환경을 만들 때 클러스터 노드, Airflow 웹 서버, 데이터베이스의 머신 유형을 설정할 수 있습니다. Airflow 웹 서버와 데이터베이스의 머신 유형을 변경할 수 있습니다.	워크로드 구성(Airflow 작업자, 스케줄러, 웹 서버, 데이터베이스의 CPU, 메모리, 스토리지 매개변수)을 설정하고 변경할 수 있습니다.
가격 책정 모델	Cloud Composer 1 가격 책정 모델	Cloud Composer 2 가격 책정 모델
액세스 제어	Cloud Composer 역할	Cloud Composer 역할. 워크로드 아이덴티티를 사용하고 Cloud Composer 서비스 에이전트 계정에 대한 추가 권한이 필요합니다.
직원 ID 제휴를 통한 액세스	지원되지 않음	지원됨
환경 아키텍처	Cloud Composer 1 환경 아키텍처	Cloud Composer 2 환경 아키텍처
비공개 IP 네트워킹	VPC 피어링	VPC 피어링 또는 Private Service Connect
Terraform 지원	Cloud Composer 1 환경을 만들고 업데이트할 수 있습니다.	Cloud Composer 2 환경을 만들고 업데이트할 수 있습니다.
CMEK	지원됨	지원됨
웹 서버 액세스 제어	지원됨	지원됨
웹 서버 다시 시작	지원됨	지원됨
웹 서버 플러그인	DAG 직렬화가 사용 중지된 Airflow 1 환경에서 지원됨	지원됨
커스텀 플러그인 설치	지원됨	지원됨
유지보수 작업	모든 태스크가 영향을 받을 수 있습니다.	실행 시간이 55분 미만인 태스크는 영향을 받지 않습니다.
비동기 DAG 로드	Airflow 1에서 지원됨	지원되지 않음
DAG 직렬화	Airflow 2에서 항상 사용 설정됩니다. Airflow 1에서 사용 중지할 수 있습니다.	Airflow 2에서 항상 사용 설정됩니다.
네트워크 태그 지원	예	예
GPU가 포함된 클러스터 노드	예	아니요
스냅샷 저장	Airflow 2.x 및 1.10.15 버전에 지원됨	지원됨
스냅샷 로드	지원되지 않음	지원됨
예약된 스냅샷	지원되지 않음	지원됨



---

3. 요금

왼쪽 버전1 → 오른쪽 버전2

버전 2 기준으로

3-1. 비용 계산 법

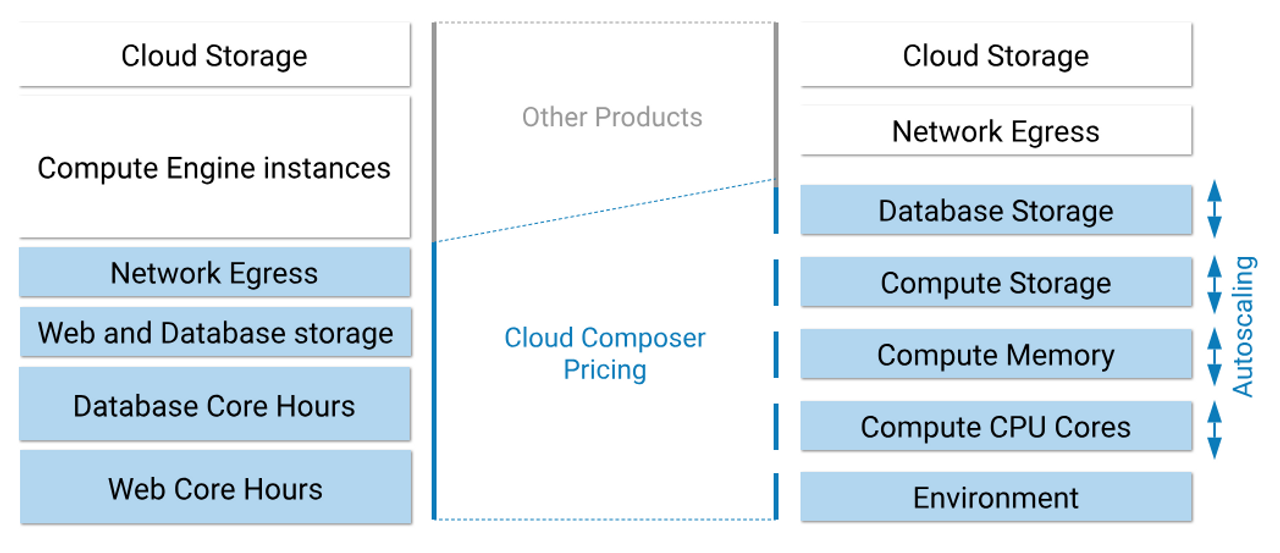

💡 비용 요약 : SKU (CPU+Memory+Storage) + 환경 요금 + 환경 수수료

대분류	큰 구성(#️⃣)과 세부 구성	설명
Cloud Composer Compute	#️⃣ Cloud Composer Compute SKUs (컴퓨팅 SKU)	Airflow 스케줄러, 웹서버, 워커들의 Compute Engine Airflow 워커는 오토스케일되고, 워커 수에 따라 비용 달라짐
	1) Cloud Composer Compute CPUs (컴퓨팅 CPU)	Compute Engine의 모든 컴포넌트들의 vCPU 수의 합계. 즉, 클러스터의 Pod와 서비스 비용 포함됨 •모든 환경의 Airflow 작업자는 환경 클러스터의 포드에서 실행됨 • 시간당 1,000mCPU(밀리코어)로 측정 (1시간 vCPU1개 == 1000mCPU)
	2) Cloud Composer Compute Memory (컴퓨팅 메모리)	Compute Engine의 모든 컴포넌트들의 메모리양 합계
	3) Cloud Composer Compute Storage (컴퓨팅 스토리지)	Compute Engine의 모든 컴포넌트들의 스토리지 용량 합계
Cloud Composer Database	#️⃣ Cloud Composer Database Storage (데이터베이스 스토리지)	Cloud SQL(Airflow 데이터베이스 스토리지)의 디스크 용량에 다른 비용 Cloud SQL는 오토스케일 되고, 사용량에 따라 비용 달라짐
Small /Medium /Large Cloud Composer Environment	#️⃣ Small/Medium/Large Cloud Composer Environment Fee (환경 요금)	Cloud Composer 환경의 관리형 인프라 규모를 소형.중형.대형 총 3가지 크기를 제공하는데, 이 크기에 따라 요금 달라짐
	#️⃣ Small/Medium/Large Highly Resilient Cloud Composer Environment Fee (환경 수수료)	서비스 중단시 복원 기능(고가용성)
기타요금	1. 모니터링	•수집 : (30일간 스토리지 포함)최초 50Gib까지는 무료, 그 이후 $0.50/GiB •스토리지 : 기본 보관기간동안의 스토리지 비용 부과 X. 30일 이상 보관된 로그의 경우 GiB당 $0.01/월
	2. Cloud Key Management Service 사용	고객 관리 암호화키 사용하는 경우 해당 서비스 사용에 대한 추가요금 납부
	3. Private Service Connect시 추가 요금	Private Service Connect의 엔드포인트, 데이터 처리에 대한 요금 책정
	4. 환경 Snapshot 비용	Cloud Storage와 관련된 추가 비용이 발생. 비용은 스냅샷 생성 빈도와 스냅샷 크기에 따라 다름
	5. Cloud Storage 버킷	DAG 관리 및 태스크 로그 보관에 사용되는 환경인 Storage 버킷 버킷은 아래 항목에 대해 요금 책정함 • 데이터 스토리지 • 데이터 처리 • 네트워크 사용량 가격표 : https://cloud.google.com/storage/pricing?hl=ko
	6. 노드/Cloud SQL/웹서버 머신 유형에 따른 비용 다름



3-2. 지역별 요금

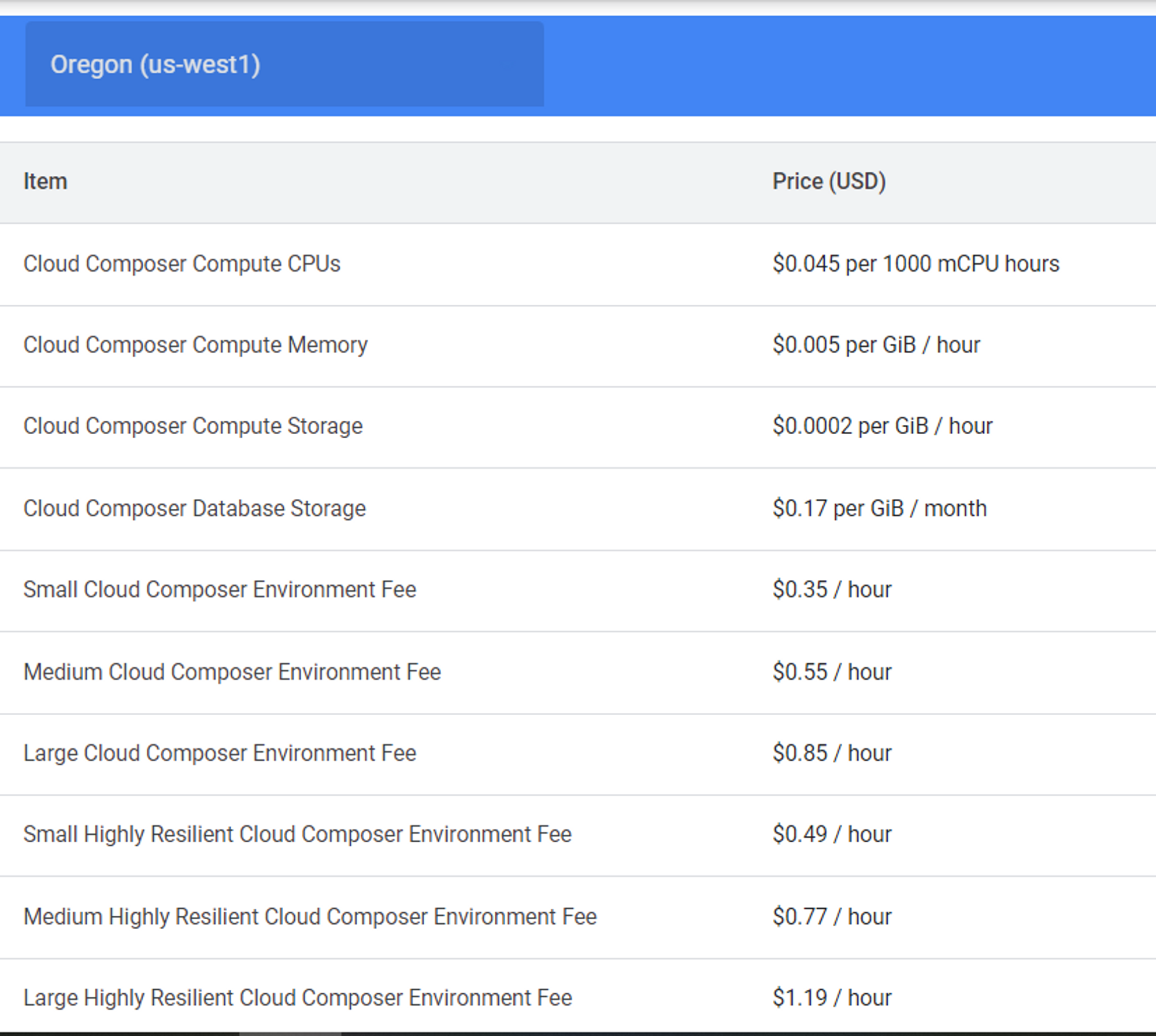

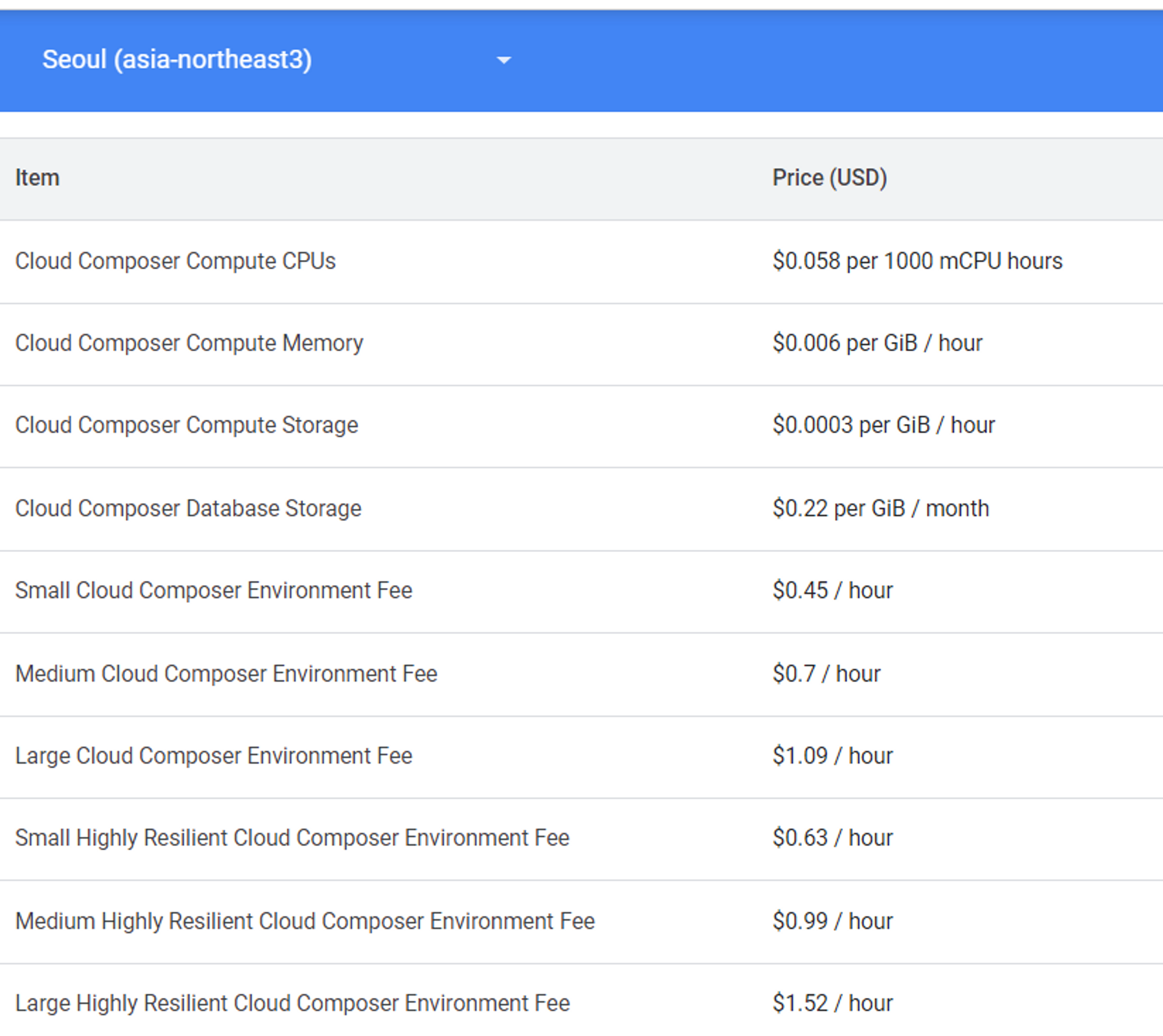

오레곤이 제일 저렴. 그 외는 다 비슷 (서울 포함)



3-3. 예시 (문서)

Cloud Composer 2 environment (아이오와(us-central1 기준))

[ Environment 구조 ]

• Environment 크기 : Small
• 스케줄러 : 1개
• 워커 (스케일링) : 1~3개
• 스케줄러와 웹서버 (1~3개로 스케일링 시) :
  • vCPU : 0.5 ~ 1.5vCPU
  • 메모리 : 1.875 ~ 5.625GiB
  • 디스크 : 1 ~ 3 GiB
• 데이터베이스(크기에 따라 오토스케일링 되지 않도록 설정) : 10GiB (디폴트)

[ 작업 내용 ]

• 7일 + 12시간 (총 180시간) 사용 → 사용 후 삭제함
• 전체의 50%의 시간동안 1개의 worker가, 나머지 50%의 시간은 2개의 worker가 동작함

대분류 큰 구성(#️⃣)과 세부 구성 수식 (사용량 * 해당 요금가격) 가격

대분류	큰 구성(#️⃣)과 세부 구성	계산	비용
Cloud Composer Compute	#️⃣ Cloud Composer Compute SKUs (컴퓨팅 SKU)
	1) Cloud Composer Compute CPUs (컴퓨팅 CPU)	( 90 hours * 1.5 vCPU + 90 hours * 2 vCPU ) * $0.045 per 1000 mCPU hours	$14.175
	2) Cloud Composer Compute Memory (컴퓨팅 메모리)	( 90 hours * 5.625 GiB + 90 hours * 7.5 GiB ) * $0.005 per GiB / hour	$5.906
	3) Cloud Composer Compute Storage (컴퓨팅 스토리지)	( 90 hours * 3 GiB + 90 hours * 4 GiB ) * $0.0002 per GiB / hour	$0.126
Cloud Composer Database	#️⃣ Cloud Composer Database Storage (데이터베이스 스토리지)	180 hours out of 740 hours * 10 GiB * $0.17 per GiB / month	월별 GiB당 $0.17
Small /Medium /Large Cloud Composer Environment	#️⃣ Small/Medium/Large Cloud Composer Environment Fee(환경 요금)	180 hours * $0.35 per hour	$63.00
	#️⃣ Small/Medium/Large Highly Resilient Cloud Composer Environment Fee(환경 수수료)	-	-
합계			$83.62

⇒ 합리적인 요금 (예시 부분보면 무료 크레딧 300달러 안에서 충분히 사용 가능할 것으로 판단)



---

4. Airflow 환경 및 관리

4-1. 환경

• GKE 클러스터: Airflow 스케줄러, 워커, Redis 큐는 단일 클러스터에서 GKE(구글 클라우드 쿠버네티스) 워크로드로 실행되며 DAG 처리 및 실행을 담당힘.
  • 또한 Composer Agent 및 Airflow Monitoring과 같은 다른 Cloud Composer 구성요소를 호스팅하여 1) Cloud Composer 환경 관리를 돕고,
  1. Cloud Logging에 저장할 로그를 수집하고,
  2. Cloud Monitoring에 업로드할 측정항목을 수집함.
• 웹 서버: Apache Airflow 웹 서버(웹 인터페이스)
• 데이터베이스: Apache Airflow 메타데이터 저장
• Cloud Storage 버킷: Cloud Composer는 Cloud Storage 버킷과 환경을 연결합니다. 연결된 버킷은  DAG, 로그, 커스텀 플러그인, 데이터를 저장4-2. Airflow 전반적 관리
  • 웹 인터페이스 : Google Cloud Console
  • 명령줄 도구 : Google Cloud CLI

로컬 Airflow와 동일하게 UI 제공하여 DAG관리 가능

---

5. Airflow DAG 관리 (Cloud Storage)

참고 문서 : DAG, DAG 실행, 태스크 보기  |  Cloud Composer  |  Google Cloud

5-1. DAG 관리

• Airflow webUI
• Google Cloud Console

5-1. DAG 추가

기본적으로 Cloud Composer는 Cloud Storage 버킷의 /dags 폴더에 DAG를 저장함

• DAG 변경사항은 3-5분 이내에 Airflow로 전파됨 → Airflow webUI나 Google Cloud Console 에서 DAG 확인 가능

5-2. 쿠버네티스 Operator DAG 작성

• 로컬에서 작업한대로 다양한 Operator 사용 가능함
• KubernetesPodOperator를 사용하면 구축한 Cloud Composer 의 클러스터에서 Kubernetes Pod를 실행함.
  • Cloud Composer 2에서 환경 클러스터는 자동으로 확장됨
  • 실행할 네임스페이스를 지정할 수 있어서, 미리 개별 네임스페이스를 만들어줘야됨
  • 그 외 KubernetesPodOperator 를 사용하기 위해 메뉴얼 해줄 것이 필요함 (추가 조사 필요)
  • 참고 문서

https://www.youtube.com/watch?v=QhnItssm4yU

5-3. DAG 트리거

[ 트리거 방법 ] (문서)

• 일정에 따라 트리거 (기존에 Airflow DAG 코드에서 조정)
• **수동으로 트리거 (**Airflow UI 혹은 gcloud)
• 이벤트에 대한 응답으로 트리거
  • Sensor를 사용
  • Cloud Functions 및 Airflow REST API로 트리거 (문서)
  • Cloud Functions 및 Pub/Sub를 사용 (문서2)

⇒ 핵심 :  Cloud Storage 버킷의 /dags 폴더에 DAG 저장함

---

6. 인프라 구성

6-1. GitHub에서 DAG 테스트, 동기화, 배포

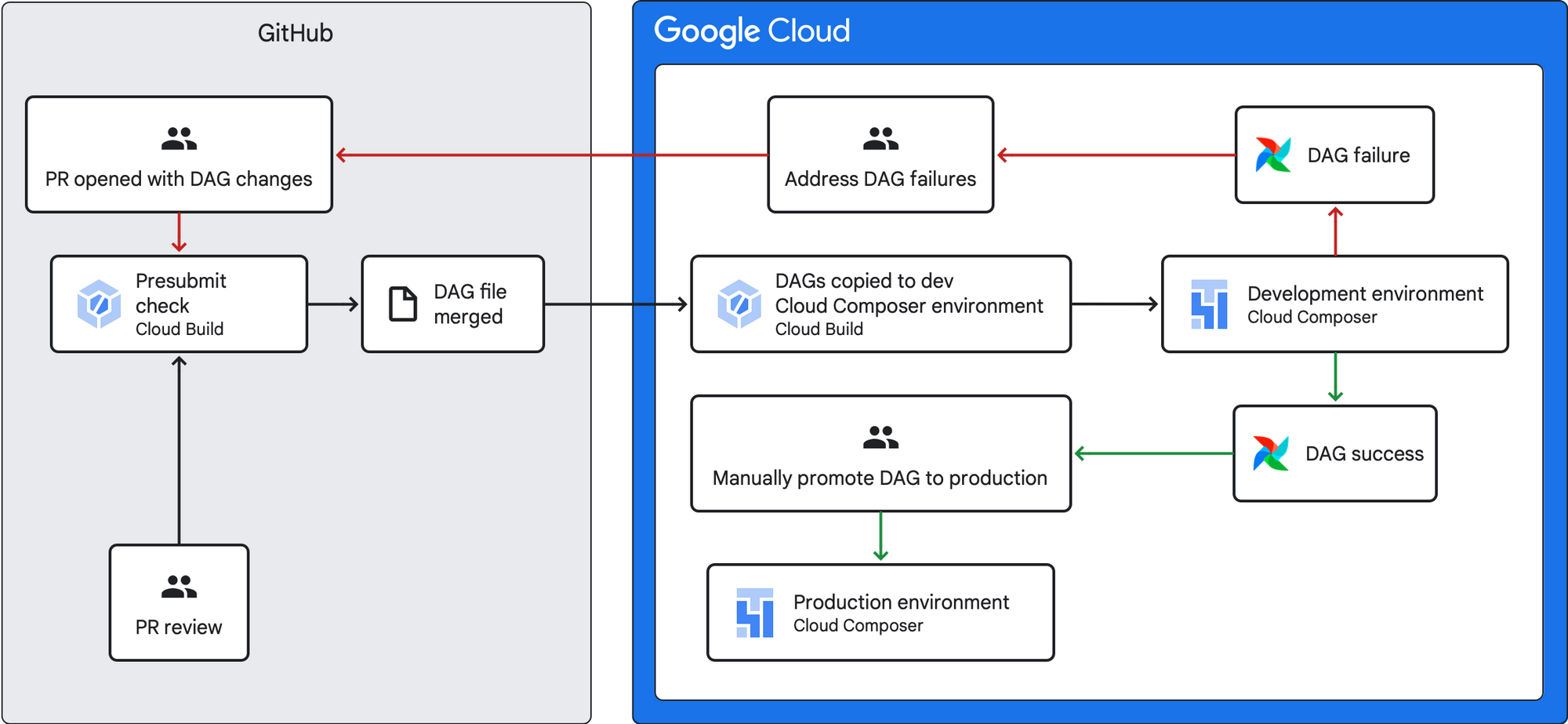

https://cloud.google.com/composer/docs/composer-2/dag-cicd-github?hl=ko

문서의 예시는 개발 환경에만 CI/CD 파이프라인을 구성하는 예제

• Cloud Build를 사용하여 자동화된 Github push를 검사함
  • DAG에 대한 단위 테스트
• 개발 Cloud Composer 환경의 DAG를 GitHub 저장소의 DAG와 동기화

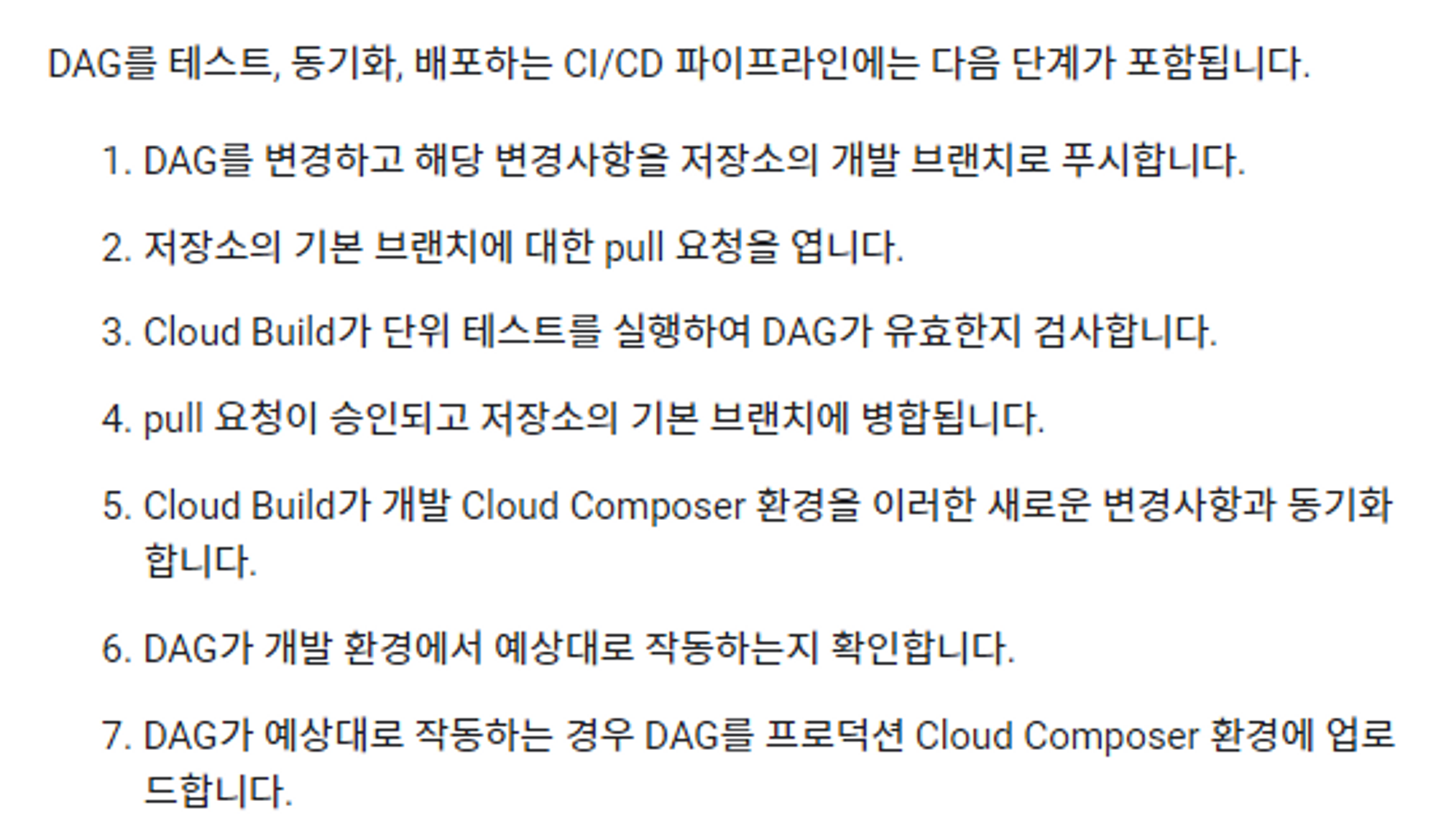

⇒ 정리 :

1. Cloud Build에서 push된 깃 소스를 단위 테스트 실행하여 DAG 유효한지 검사
2. 유효하면 개발 Cloud Composer 환경에 변경사항 저장하고 동작함
3. 잘 작동하면 프로덕션 Cloud Composert에도 업로드



6-2. 환경 아키텍처

버전 2에서 구축 가능한 아키텍처 구성 (문서)

• 공개 IP 아키텍처 ← 기본
• 비공개 IP 아키텍처
• 복원력이 우수한 비공개 IP 아키텍처

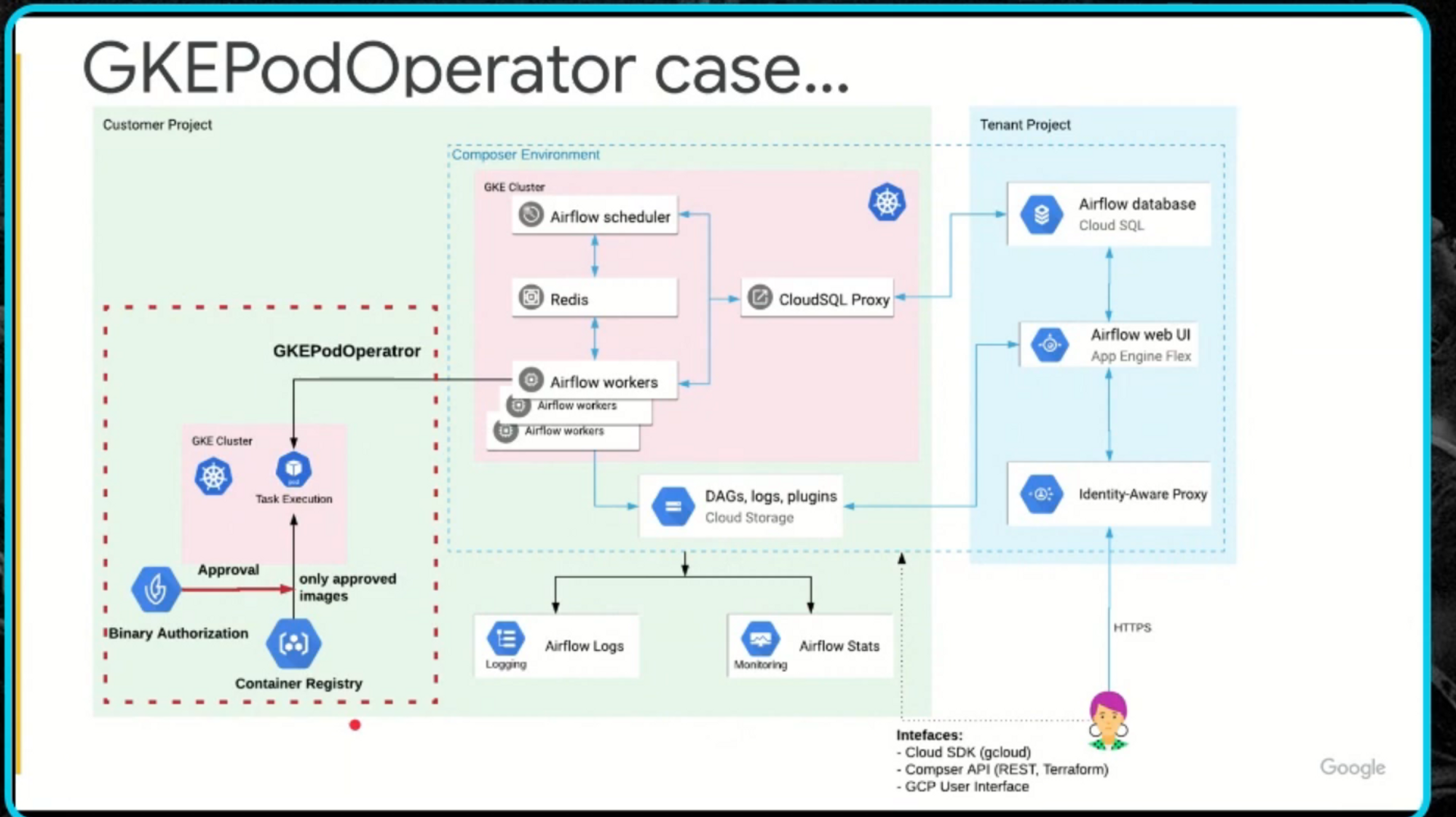

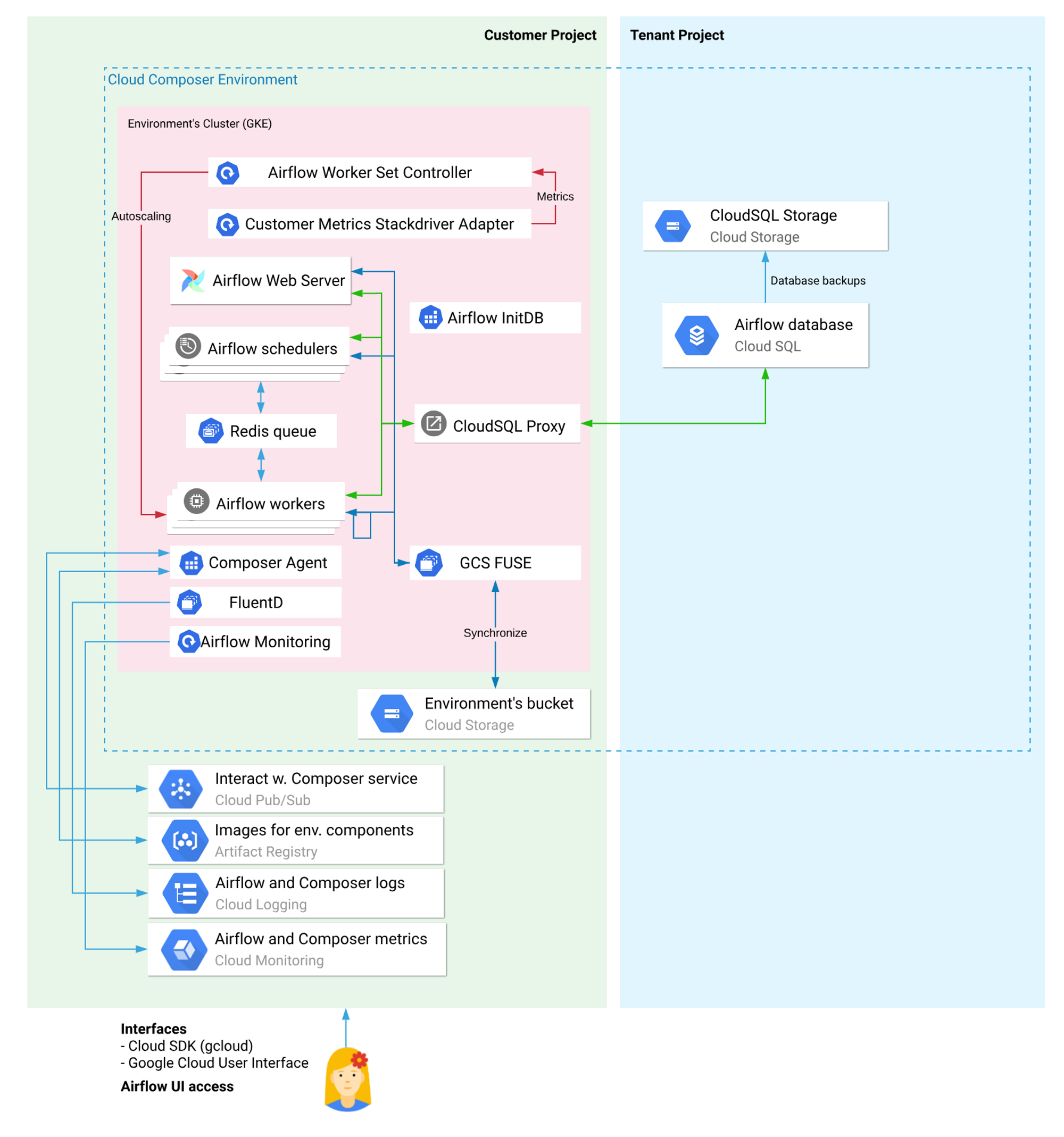

공개 IP 환경 아키텍처



6-3. 전반적인 흐름

https://cloud.google.com/composer/docs/security-practices?hl=ko

https://www.youtube.com/watch?v=QhnItssm4yU

⇒ 핵심 :  6-1와 6-3의 아키텍처 응용해서 인프라 구축하면 좋을 듯 함

---

7. 기타 추가 문서

환경 구축하기

Cloud Functions 및 Airflow REST API로 Cloud Composer DAG 트리거  |  Google Cloud

DAG 테스트

Cloud Composer 1만 관련 독스 있음. 이거 참고해서 하면 될듯

DAG 테스트(워크플로)  |  Cloud Composer  |  Google Cloud

Airflow 안전하게 실행하기 (강연)

Run Airflow DAGs in a secure way

---

8. 구축 계획

Cloud Composer2를 쓴다는 가정하에 작성

문서

1. 전반적인 인프라 재구성 (추가 조사 필요)
2. 서비스 설정 및 권한 설정
3. 환경 규모 및 성능 매개변수 구성
   1. 환경 크기
   2. 워크로드 (스케줄러,웹서버, 워커, 트리거등의 CPU, 메모리, 스토리지 수 등)
4. (선택) 복원력 모드 설정
5. (선택) 환경 네트워킹 구성 / 네트워크 태그 / 웹서버 네트워크 액세스 설정
6. Airflow 구성 재정의 및 환경 변수 지정
7. (선택) 유지보수 기간 지정
8. (선택사항) 데이터 암호화 구성(CMEK)
