3장. 색인(Index)의 데이터 구조 (Hash-Index, SSTable, LSM-Tree, B-Tree)

책 '데이터 중심 애플리케이션 설계' - 3장. 저장소와 검색을 읽고 정리한 글입니다.



#️⃣ 1. 인덱스(색인)

1-1. 정의

• 데이터베이스에서 특정 키의 값을 효율적으로 찾기 위한 데이터 구조
• 어떤 부가적인 메타 데이터를 유지하는 것으로, 이정표 역할을 해서 데이터 위치 찾는데 도움을 줌
• 기본 데이터에서 파생된 추가적인 구조
• 쉽게 말해 책의 목차
• 대부분 데이터베이스는 색인 추가와 삭제 허용
• 색인은 데이터베이스 내용에는 영향을 주지 않지만, 질의 성능(읽기 속도 향상)에만 영향줌
• 특정 테이블의 컬럼 검색 시, 테이블의 레코드를 full scan하는 것보다, index화되어 있는 index 파일을 검색하여 질의 성능 향상 시킴
• 특히 쓰기 과정에서 오버헤드 발생함
  • 이는 저장소의 ‘트레이드 오프’ ⇒ 색인 잘 선택하면 읽기 질의 속도 향상되지만, 모든 색인은 쓰기 속도를 떨어뜨림



#️⃣ 2. 색인(Index)의 데이터 구조

책에서는 키-값 색인 구조형태를 중점적으로 설명한다.

사전 지식. 로그(Log)

데이터베이스에서 append-only 데이터 파일

3-1. 해시 색인 (Hash Index)

✅ 이론

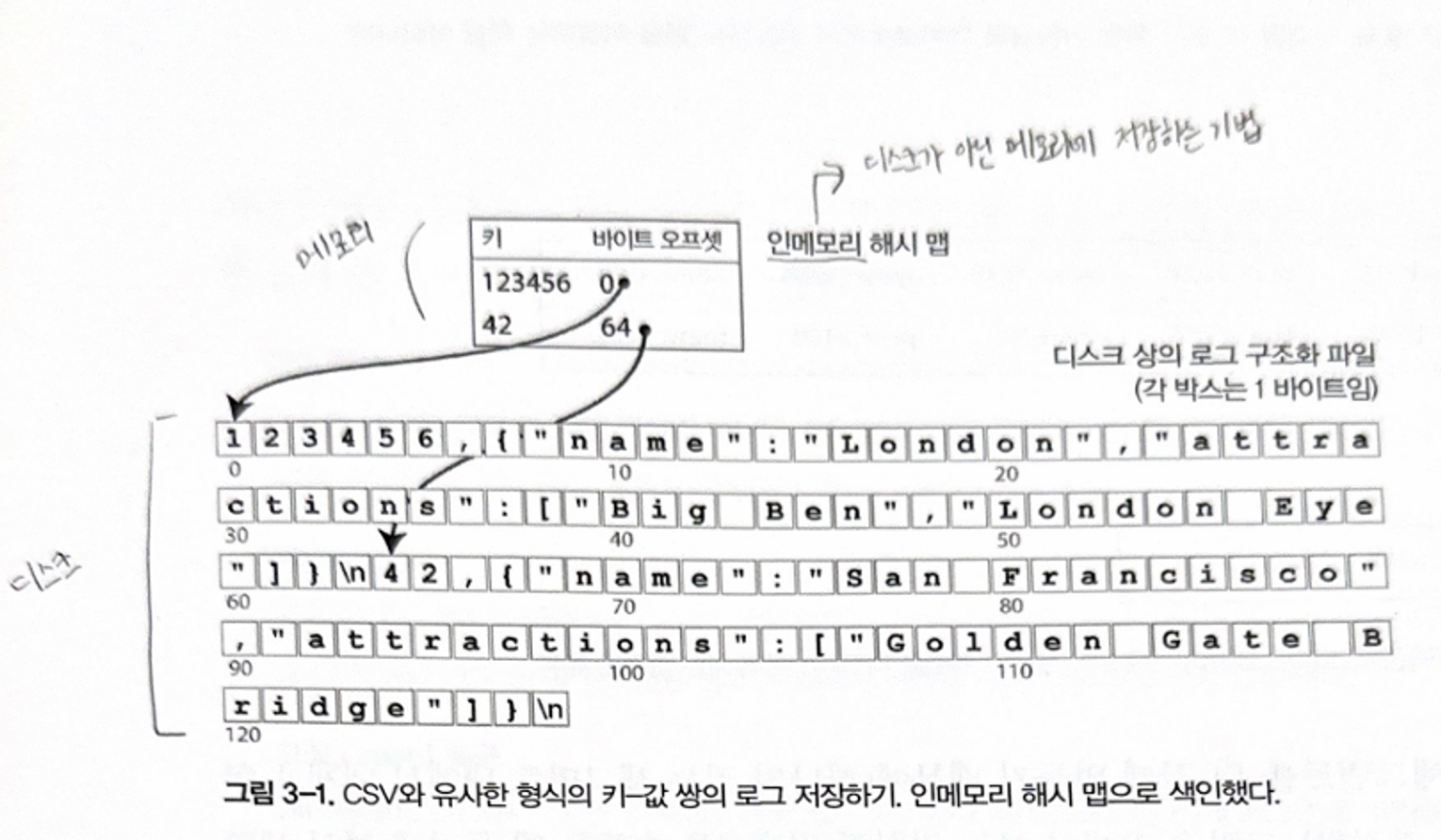

• 로그 파일의 간단한 색인 전략은 키를 데이터 파일의 바이트 오프셋에 매핑하여 인메모리 해시 맵을 유지하는 것이다.
• 만약 위의 형태로 로그 파일에 계속해서 추가하면 디스크 공간 부족 문제가 생길 수 있다. 이를 위해 로그를 특정 크기의 세그먼트(Segment)로 나눈다.
• 세그먼트 파일은 특정 크기에 도달하면 닫히고, 그 이후에는 쓰기를 새로운 세그먼트 파일에 수행한다.
• 세그먼트는 추가전용(append-only)과 불변(immutable)한 특성을 가진다.
• ⇒ 즉, 인메모리 해시맵과 디스크 상의 데이터 구조 세그먼트로 구성됨.

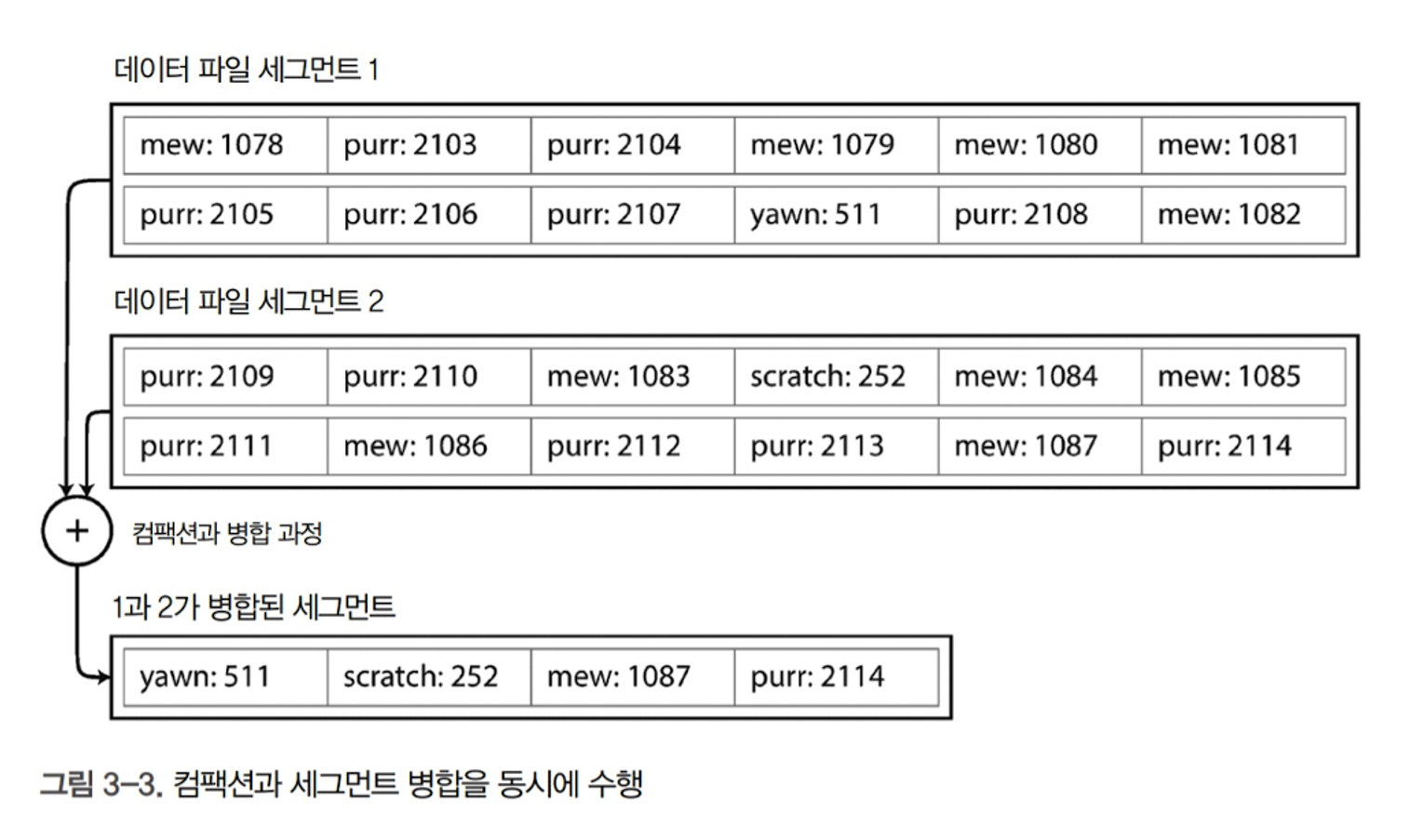

• 세그먼트 파일들은 컴팩션(compaction)을 통해 중복된 키를 제거하고 최신 갱신값만 유지할 수 있다.
• 보통 컴팩션 진행 시 세그먼트를 더 작게 만들어서, 조회 속도를 높일 수있다.

✅ 컴팩션(Compaction) 과정

1. 세그먼트가 특정 크기에 도달하면 세그먼트 파일 닫고, 병합할 세그먼트는 새로운 파일로 만듦
2. 고정된 세그먼트와 컴팩션 진행 (백그라운드 스레드에서 수행)
   + 컴팩션 수행 중에도 이전 세그먼트에서 읽기&쓰기 요청 처리 가능
3. 병합 끝나면 새로 병합한 세그먼트로 전환
4. 이전의 세그먼트 파일 삭제

✅ 장점

• 추가와 세그먼트 병합은 순차적인 쓰기 작업이라 무작위 쓰기보다 훨씬 빠른 편이다.
• 세그먼트 파일 특성 상 추가 전용&불변이므로 동시성과 고장 복구는 훨씬 간단하다.
• 오래된 세그먼트 병합은 시간이 지남에 따라 조각화되는 데이터 파일 문제 피할 수 있음

✅ 한계점

• 해시 테이블이 메모리에 저장되어 키가 많으면 문제됨
• 해시 테이블은 범위질의(range query)에 비효율적임.
  특정 값 사이 모든 키를 스캔 불가하며, 해시맵에서는 모든 개별 키를 조회해야 됨



3-2. SS테이블

✅ 이론

• SS테이블(Sorted String Table; 정렬된 문자열 테이블): 세그먼트 파일 형식에서 정렬된 키-값 쌍을 가진 테이블 형태의 데이터 구조.

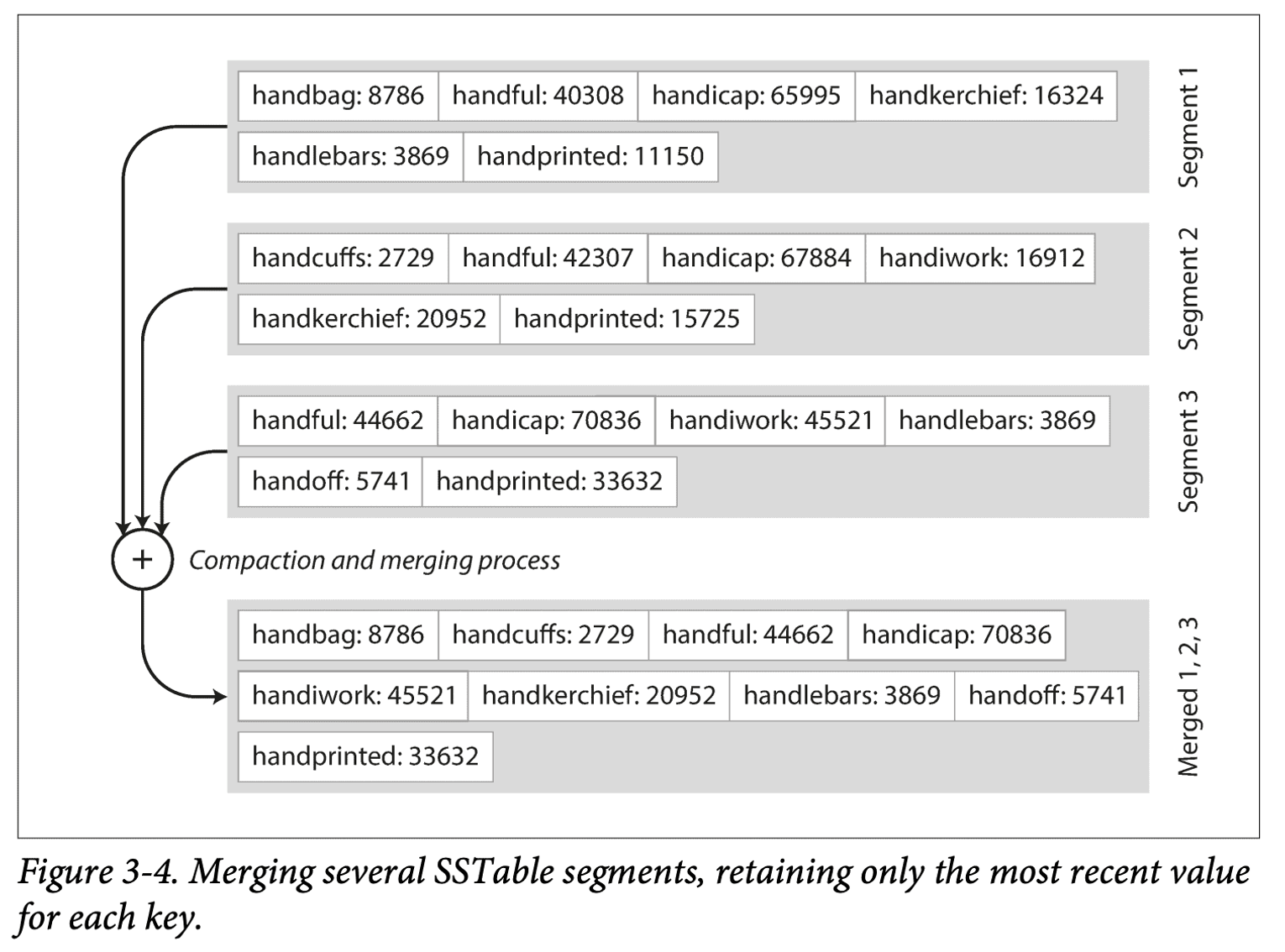

• 여러 SS테이블 세그먼트를 병합하고 각 키의 최신 값만 유지하여, 새로 만든 세그먼트도 정렬된 키 형태를 유지한다. 만약 다중 세그먼트가 동일한 키를 보유한 경우, 가장 최근 세그먼트 값은 유지하고 오래된 값은 버린다.

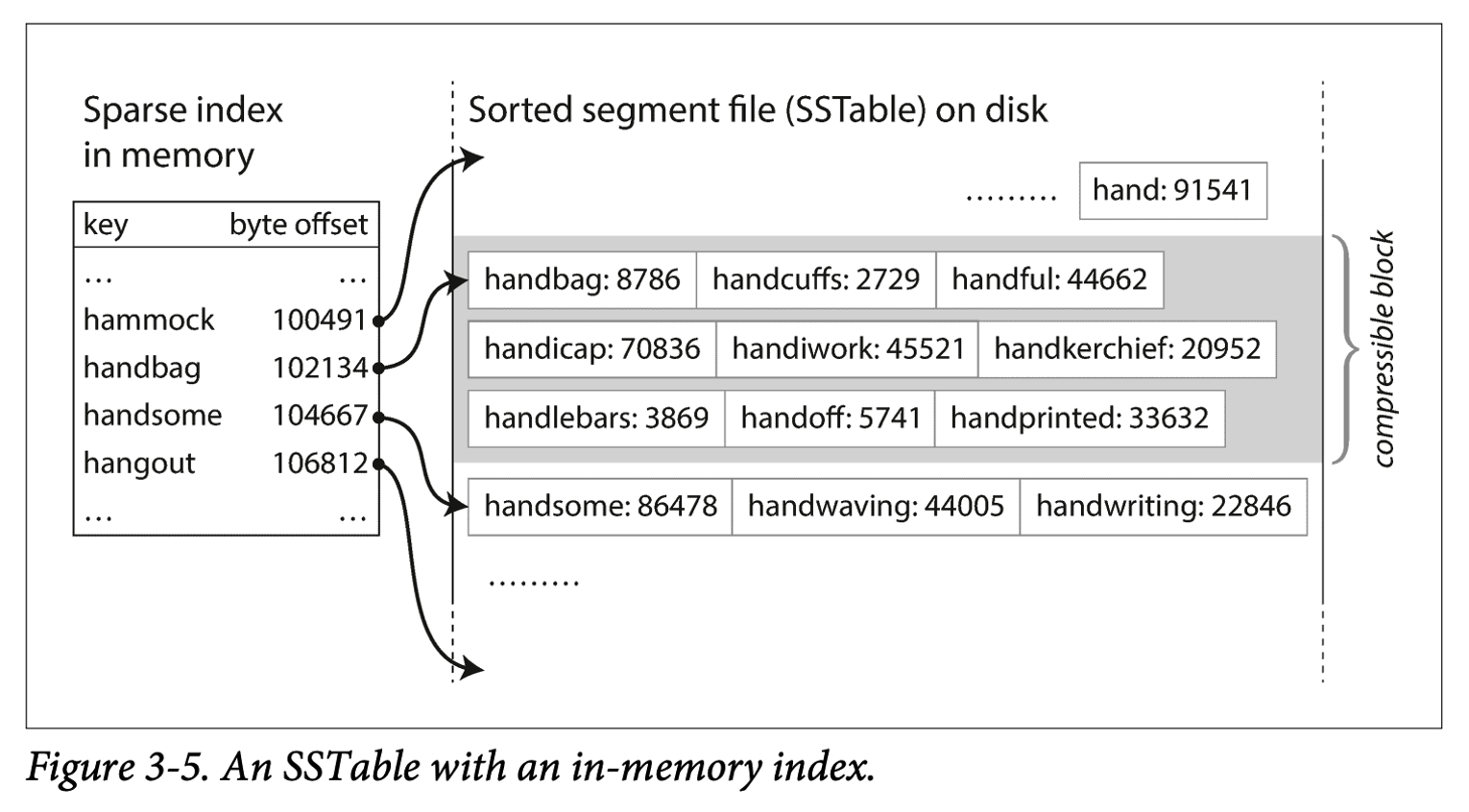

• ⇒ 즉, 인메모리 희소색인(sparse index)와 디스크 상의 정렬된 세그먼트 파일 (SS테이블) 구성임

✅ 장점 : SS 테이블이 ‘해시 색인을 가진 로그 세그먼트’보다 좋은 이유

• 세그먼트 병합은 파일이 사용 가능한 메모리보다 크더라도 간단하고 효율적임. 병합정렬 알고리즘 방식과 유사하게 세그먼트 병합함
• 파일에서 특정 키를 찾기 위해 메모리에 모든 키의 색인 유지할 필요 없다. 일부 키에 대한 오프셋을 알려주는 인메모리 색인만 있어도 빠르게 스캔 가능
• 레코드들을 블록으로 그룹화하고 디스크에 쓰기전에 압축하여, 디스크 공간을 절약하고 압축으로 I/O 대역폭 사용을 줄인다.

✅ SS테이블에서 데이터를 키로 정렬하는 방법

요약 : 쓰기 작업은 인메모리인 멤테이블로 유지하다가, 멤테이블의 크기가 커지면 ss테이블 파일로 디스크에 저장한다.

1. 쓰기 들어오면, 인메모리 균형트리(balanced tree; 혹은 멤테이블(memtable)) 데이터 구조에 추가함
2. 멤테이블이 임계값(보통 수MB)보다 커지면 SS테이블 파일로 디스크에 기록한다. SS테이블을 디스크에 기록하는 동안, 쓰기는 새로운 맴테이블 인스턴스에 기록함
   1. 이때, 트리가 이미 정렬된 키-값 쌍이라 효율적으로 수행가능하며, 새로운 SS테이블 파일은 DB의 가장 최신 세그먼트가 된다.
3. 읽기 요청 처리하려면, 메모리에 있는 멤테이블에서 키를 찾고 →디스크 상의 가장 최신 세그먼트에서 찾는다. (다음으로 두번째 오래된 세그먼트, 세번째 오래된 세그먼트, … 등에서 찾음) (백그라운드에서 수행됨)



3-3. LSM 트리(Log-Structed Merge-Tree)

✅ 이론

• 바로 위처럼 쓰기 작업은 인메모리의 멤테이블에 추가되고, 멤테이블이 일정 크기에 도달하면 SSTable(Immutable Sorted String Table)로 디스크에 저장되는 형태가 LSM 트리 구조(로그 구조화 병합 트리)이다.
• 여러 층의 SSTable이 디스크에 저장되고, 백그라운드에서 주기적으로 해당 SSTables을 병합함으로써 중복을 제거하고 읽기 성능을 최적화함.
• LSM 저장소 엔진 : 정렬된 파일 병합과 컴팩션 원리를 기반으로 한 저장소 엔진
• 레벨(Level): LSM 트리에서는 여러 레벨의 SSTable이 존재한다. 각 레벨은 크기가 다르며, 일반적으로 레벨 0부터 시작하여 높은 레벨로 갈수록 SSTable의 크기가 커진다.

✅ 성능 최적화

1. 블룸 필터 (Bloom Filter)

• 집합 내용을 근사한(approvimating) 메모리 효율적 데이터 구조
• 데이터베이스에서 존재하지 않는 키가 있을 때, 존재하지 않음을 알려주어 불필요한 디스크 읽기를 절약 가능하다.

2. 크기 계층(sized-tiered)과 레벨 컴팩션(leveled compaction) 전략

• 크기 계층(sized-tiered) 컴팩션: 상대적으로 좀 더 새롭고 작은 SS테이블을 상대적으로 오래되고 큰 SS테이블에 연이어 병합하는 방법
• 레벨(level) 컴팩션 : 키 범위를 더 작은 SS 테이블로 나누고, 오래된 데이터는 개별 “레벨”로 이동하기 때문에 컴팩션을 점진적으로 진행해 디스크 공간을 덜 사용한다.
  • “키 범위를 더 작은 SS 테이블로 나눈다” : 작은 단위로 데이터를 관리하여 읽기&쓰기 성능 최적화함
  • “오래된 데이터를 개별 레벨로 이동” : 즉, 오래된 데이터에 대한 압축 및 정리를 한다.
  • “점진적인 진행” : 레벨 컴팩션은 데이터를 작은 단위로 나누어서 점진적으로 진행함



3-4. B트리

✅ 이론

• 1970년에 등장한 B-Tree는 가장 널리 사용되는 색인 구조이다.
• 키로 정렬된 키-값을 쌍을 유지하기 때문에, 키-값 검색과 범위 질의에 효율적이다.
• 전통적으로 고정크기(4KB 혹은 그 이상) 블록이나 페이지로 나누고, 한 번에 하나의 페이지에 읽기 또는 쓰기를 한다.
• 각 페이지는 주소나 위치를 이용해 식별할 수 있으며, 페이지는 여러 키와 하위 페이지 참조를 포함한다.
• 한 페이지는 B트리의 루트(root)로 지정되며, 색인에서 키를 찾을 시 루트에서 시작된다.
• 분기 계수(branching factor) : 한 페이지에서 하위 페이지를 참조하는 수 (그림에서 한 페이지에 존재하는 ref수)
  • 실제 분기 계수는 저장공간 양에 의존적인데 보통 수백개에 달한다.

✅ 색인에서 키 탐색

• root 페이지에서 시작하여, 페이지의 여러키와 하위 페이지 참조를 통해 여러 페이지를 거친 후, 최종적으로는 찾으려는 키가 있는 페이지(리프 페이지 (leaf page))에 도달한다.

✅ 키 값 갱신 방법

아래 알고리즘은 트리가 계속 균형 유지하도록 함

n개 키를 가진 B트리 ⇒ O(log n)

1. 키를 포함하고 있는 리프 페이지 검색
2. 페이지의 값을 바꾼 다음 다음 페이지를 디스크에 다시 기록함 (페이지에 대한 모든 참조는 계속 유효함)
3. 새로운 키를 추가하려면, 새로운 키를 포함하는 범위의 페이지를 찾아 해당 페이지에 키와 값을 추가한다.

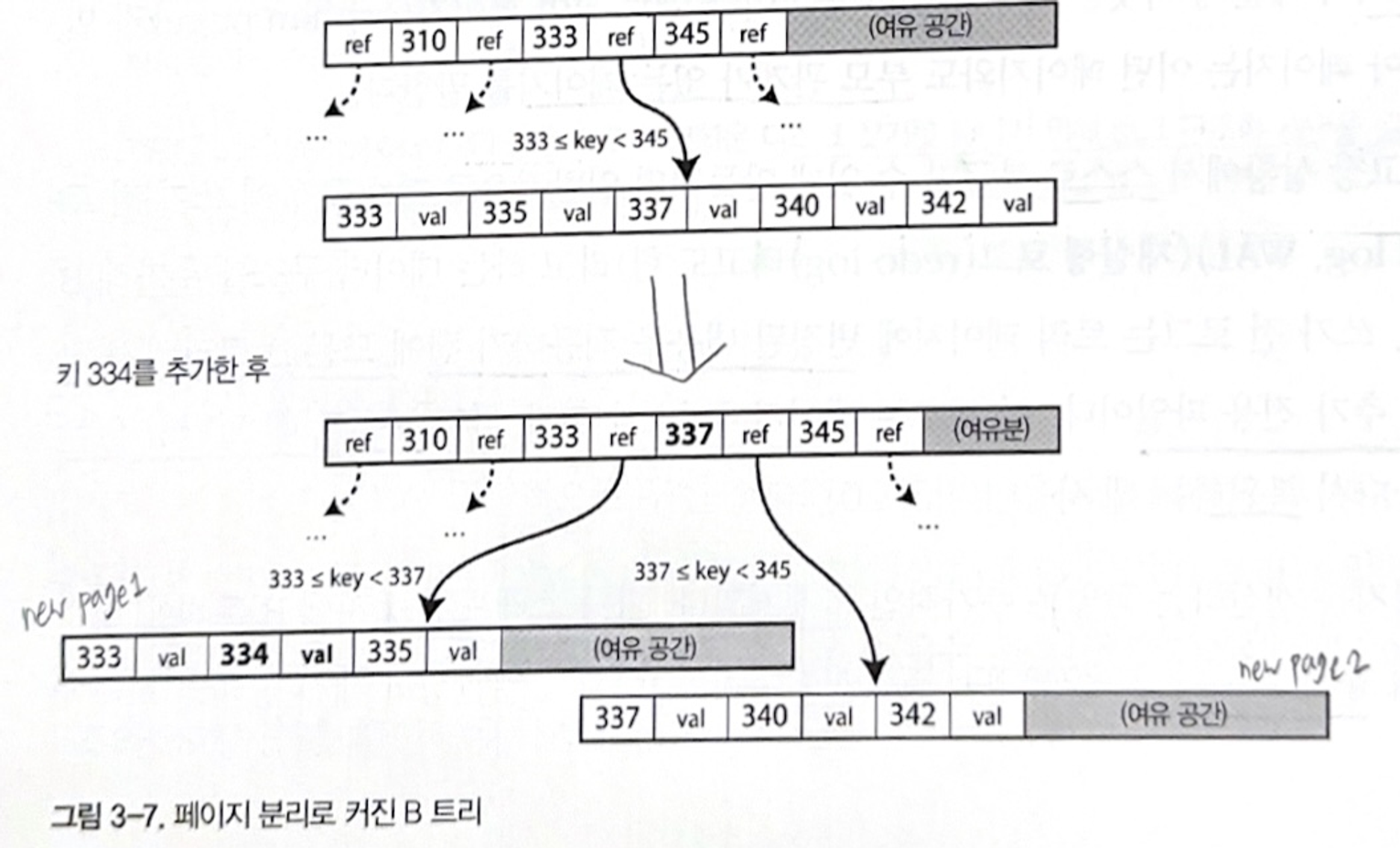

4. 만약 새로운 키를 추가할 페이지에 공간이 충분하지 않으면, 페이지 하나를 반쯤 채워진 페이지 둘로 나누고, 상위 페이지가 새로운 키 범위의 하위부분을 알 수 있게 갱신한다.





✅ 신뢰성 높이기 위한 B트리 부가 요소

1. 쓰기 전 로그 (write-ahead log. WAL) (재실행 로그(redo log)
   • B트리 기본적인 쓰기 동작은 새로운 데이터를 디스크 상의 페이지에 덮어쓴다. (LSM 트리와 대조되는 부분)
   • 만약 여러 다양한 페이지 덮어쓰기를 하는 도중, 일부 페이지만 참조를 갱신하고 중간에 데이터베이스가 고장나면, 색인이 훼손되어, 고아페이지(orphan page; 어떤 페이지와도 부모 관계가 없는 페이지)가 발생할 수 있다.
   • 이렇듯 데이터베이스가 고장난 상황에서도 스스로 복구할 수 있게 일반적으로 디스크 상에 WAL 데이터 구조를 추가하여 B트리를 구현한다.
   • WAL는 트리 페이지에 변경된 내용을 적용하기 전에, 모든 B트리의 변경 사항을 기록하는 추가 전용 파일이다.
   • WAL는 DB고장 시 일관성 있는 상태로 B트리 복원하는데 이용됨
2. 래치 (latch)
   • 같은 자리에 페이지 갱신과 같이, 다중 스레드가 동시에 B트리에 접근한다면 동시성 제어가 필요하다.
   • 동시성 제어를 위해 래치로 트리의 데이터 구조를 보호한다.

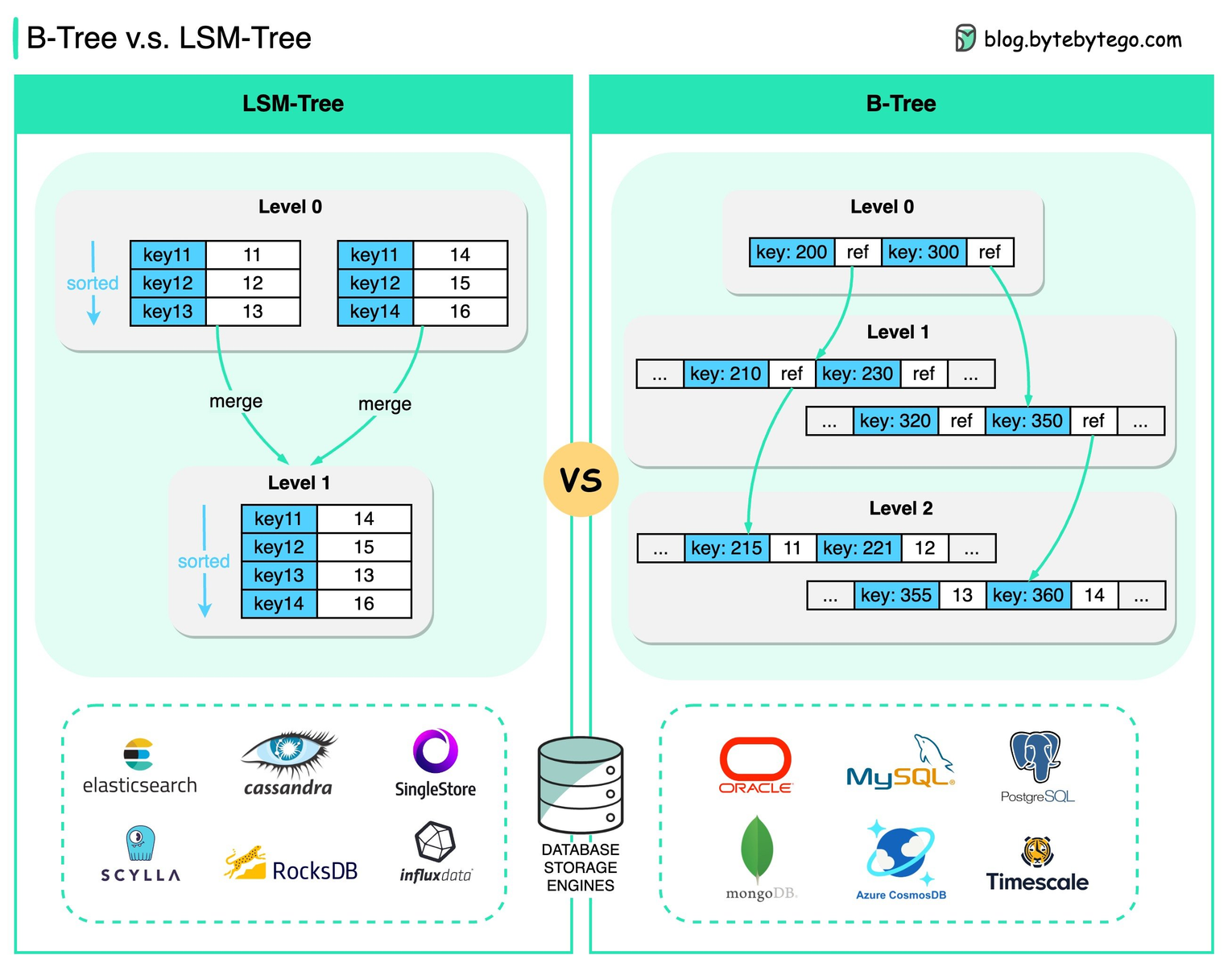

3-5. B트리와 LSM 트리 비교

	LSM 트리	B 트리
읽기 속도	비교적 느림 •  이유 : 각 컴팩션 단계에 있는 여러 가지 데이터구조와 SS테이블 확인 필요	비교적 빠름
쓰기 속도	비교적 빠름 하지만 컴팩션 연산시 높은 쓰기 처리량 발생하여 많은 디스크 대역폭이 필요하다.	비교적 느림
쓰기 성능 비용 (쓰기 증폭)	B트리보다 쓰기 처리량 좋음. 쓰기 증폭 낮음 •  이유 : LSM 트리는 SS테이블의 반복된 컴팩션과 병합으로 여러 번 데이터를 다시쓴다. 하지만, 순차적으로 컴팩션된 SS테이블 파일 쓰기 때문에 비교적 쓰기 증폭이 낮다.	비교적 쓰기 처리량 낮음. 쓰기 증폭 높음 • 이유1 : 트리는 기본적으로 모든 데이터 조각을 최소한 두 번(쓰기 전 로그와 트리페이지) 기록해야됨. 몇 바이트만 바뀌어도 전체 페이지 기록해야되는 오버헤드 존재 •  이유 2 : 트리에서 여러 페이지를 덮어씀
압축률	더 좋음. 비교적 디스크에 더 적은 파일 생성됨 •  이유 : 주기적으로 파편화를 없애기 위해 SS테이블을 다시 기록하므로 저장소 오버헤드 낮음	비교적 안 좋음  •  이유 : 파편화로 인해 사용하지 않는 디스크 공간 일부 남음
질의응답시간	예측 어려우며, 상위 백분위의 질의응답시간은 때때로 김 • 이유 : 디스크가 가진 자원은 한계가 있어, 디스크에서 컴팩션 연산이 끝날때 까지 대기시간 발생함.	예측하기 쉬움
키 색인 위치	같은 키 다중 복사본 존재할 수 있음	각 키가 색인의 한 곳에만 정확히 존재함 그렇기에, 강력한 트랜잭션 시맨틱을 제공하는 DB에서 B트리가 더 좋음
최근 트랜드	새로운 데이터 저장소에서 로그 구조화 색인 점점 인기 얻고 있음	데이터베이스 아키텍처에 아주 깊게 뿌리내림 (사라질 가능성 적음) 많은 작업 부하에 대해 지속적으로 좋은 성능 제공



• 쓰기 증폭 (write amplication) : 데이터베이스에 쓰기 한 번이 데이터베이스 수명 동안 디스크에 여러번 쓰기를 야기하는 효과
  • SSD는 수명이 다할 때 까지 블록 덮어쓰기 횟수가 제한되기 때문에 쓰기 증폭은 SSD에 중요한 요소이다.
  • 쓰기가 많은 애플리케이션에서 성능 병목은 "DB가 디스크에 쓰는 속도"이다. 이 경우 쓰기 증폭이 바로 성능 비용이다.
